电流互感器分类：

测量用电流互感器（或电流互感器的测量绕组。在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。

保护用电流互感器（或电流互感器的保护绕组。在电网故障状态下，向继电保护等装置提供电网故障电流信息。

按绝缘介质分

干式电流互感器。由普通绝缘材料经浸漆处理作为绝缘。

浇注式电流互感器。用环氧树脂或其他树脂混合材料浇注成型的电流互感器。

油浸式电流互感器。由绝缘纸和绝缘油作为绝缘，一般为户外型。目前中国在各种电压等级均为常用。

气体绝缘电流互感器。主绝缘由气体构成。

按电流变换原理分

电磁式电流互感器。根据电磁感应原理实现电流变换的电流互感器。

光电式电流互感器。通过光电变换原理以实现电流变换的电流互感器，目前还在研制中。

按安装方式分

贯穿式电流互感器。用来穿过屏板或墙壁的电流互感器。

支柱式电流互感器。安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。

套管式电流互感器。没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。

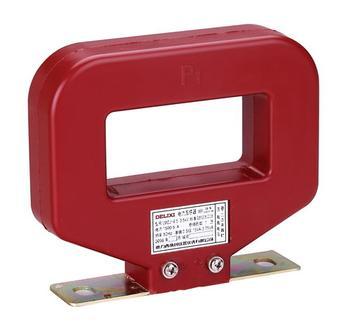

母线式电流互感器。没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。

一、电流互感器型号：

第一字母：L—电流互感器

第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序

接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

第五数字：电压等级 产品序号

二、 主要技术要求：

⒉1 额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。

⒉2 一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为 0.1～50000A。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。

⒉3 二次额定电流：允许通过电流互感器二次绕组的一次感应电流。

⒉4 额定电流比（变比）：一次额定电流与二次额定电流之比。

⒉5 额定电压：一次绕组长期对地能够承受的最大电压（有效值以kV为单位），应不低于所接线路的额定相电压。电流互感器的额定电压分为0.5，3，6，10，35，110，220，330，500kV等几种电压等级。

⒉6 10%倍数：在指定的二次负荷和任意功率因数下，电流互感器的电流误差为－10%时，一次电流对其额定值的倍数。10%倍数是与继电保护有关的技术指标。2.7 准确度等级：表示互感器本身误差（比差和角差）的等级。目前电流互感器的准确度等级分为0.001～1多种级别，与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级；用于设备、线路的继电保护一般不低于1级；用于电能计量时，视被测负荷容量或用电量多少依据规程要求来选择（见第一讲）。

⒉8 比差：互感器的误差包括比差和角差两部分。比值误差简称比差，一般用符号f表示，它等于实际的二次电流与折算到二次侧的一次电流的差值，与折算到二次侧的一次电流的比值，以百分数表示。

⒉9 角差：相角误差简称角差，一般用符号δ表示，它是旋转180°后的二次电流向量与一次电流向量之间的相位差。规定二次电流向量超前于一次电流向量δ为正值，反之为负值，用分（’）为计算单位。

⒉10 热稳定及动稳定倍数：电力系统故障时，电流互感器受到由于短路电流引起的巨大电流的热效应和电动力作用，电流互感器应该有能够承受而不致受到破坏的能力，这种承受的能力用热稳定和动稳定倍数表示。热稳定倍数是指热稳定电流1s内不致使电流互感器的发热超过允许限度的电流与电流互感器的额定电流之比。动稳定倍数是电流互感器所能承受的最大电流瞬时值与其额定电流之比

⑴额定电流（一次侧）应为线路正常运行时负载电流的1.0～1.3倍。

⑵额定电压。应为0.5kV或0.66kV。

⑶注意精度等级。若用于测量，应选用精度等级0.5或0.2级；若负载电流变化较大，或正常运行时负载电流低于电流互感器一次侧额定电流30%，应选用0.5级。

⑷根据需要确定变比与匝数。

⑸型号规格选择。根据供电线路一次负荷电流确定变比后，再根据实际安装情况确定型号。

⑹额定容量的选择。电流互感器二次额定容量要大于实际二次负载，实际二次负载应为25～100%二次额定容量。容量决定二次侧负载阻抗，负载阻抗又影响测量或控制精度。负载阻抗主要受测量仪表和继电器线圈电阻、电抗及接线接触电阻、二次连接导线电阻的影响。
