一概述


       水轮泵由水轮机和水泵两部份组成，是一种直接利用水能的提水工具,即由水轮机使水能转化为机械能,再由水泵达到提水的目的，其主要用途是用于农田提水灌溉,人畜用水供给,是重要的节能水利机械，由于不需要使用任何的外置能源作为动力源，更符合现在社会发展所提倡的节能、环保、高效的科学理念，是真正符合社会生产、生活需求的优选设备，也是国家一贯大力推广应用的水利机械。
        水轮泵的使用对水文条件及水利基础构造有严格的要求，一台水轮泵的正常运行涉及到设备选型、设备性能、水流量、水头落差、机坑建造、排水渠布排等多种因素的影响，任何一个因素都有可能造成无法达到预期的使用效果，因此，为避免造成不必要的损失，敬请您在选购产品前最好先期与我公司技术人员进行详细的沟通，严格按照使用说明书的要求安装使用，目前可提供水头比1：6及1：10两大类各型产品及各种相关零配辅件。

        欢迎选购蓝星泵业公司产品





                   水轮泵结构图：




1.锥形滚柱轴承;2.骨架式橡胶密封;3.滤网;4.泵盖5.叶轮; 6.出水口;7.泵体; 8.橡胶导轴承; 9.主轴;10. 转轮; 11. 导水座。

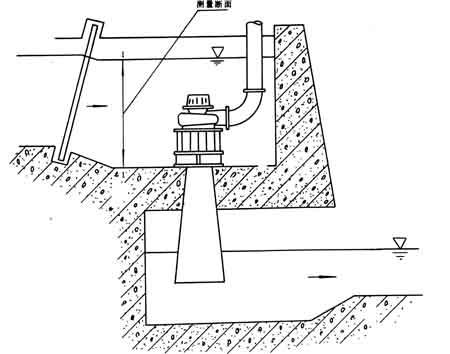

                         水轮泵安装运行原理图










出口标准包装确保运输安全

       二、水轮泵的主要部件

1.
    水轮泵的主要零件有1、泻水锤、2、转轮、3、导水座、4、主轴、5、导轴承、6、轴承、7、叶轮、8、泵体、9叶轮螺母、10、密封环、11、泵盖、12、油封、13滚动轴承、14、过滤网等主要部件组成。

             三、水轮泵结构特点

       水轮泵所采用的水轮机为轴流式结构，转轮为四叶螺旋桨式，与轴流式水轮机的旋向相同一致。其特点是：
      ①水轮机与水泵成为整体(见结构图)，一般是同轴的，省去转动机构，结构简单、紧凑;
      ②水轮泵浸在水内工作，无吸程要求，较其他水泵结构简单，运行可靠;
      ③水轮机和水泵的轴向推力方向相反，轴承结构简单，寿命长，灌溉的成本低;
      ④设计时水泵与水轮机轴功率相等，水轮机转速随水泵载荷变化而自行调节，互相补偿，配套合理。

              四、型号及性能意义

     型号的意义：如40-6型
     40-------  代表水轮泵转轮轮室名义直径为40
      6---------代表水头比。
     水轮泵的性能参数包括：水头、流量、扬程、出水量等，其中含义如下：
     水头（H）：指水轮泵机坑内的水面（上水面）至尾水管出水口的水面（下水面）的垂直  高度（米）
      流量（Q）：单位时间内通过水轮泵的水轮机部分有尾水管流出水的体积（升/秒）
      扬程（h）：机坑水面至渠道水面的垂直高度，称为几何扬程，加上管路阻力损失的扬程，称为总扬程（米）
       出水量（q）:指水轮泵的水泵吐出口单位时间内输出水的体积（升/秒）

                 五、维护保养

一、水轮泵每一个季度要进行一次小检查，每一年必须进行一次大检查，内容包括滚动轴承盒的密封情况、滚动轴承和橡胶导轴承的磨损情况、水泵叶轮流道内有无杂物堵塞、螺母有无松动、尾水管是否漏气等。
二、定期清除机坑沉积的砂石及尾水管障碍物，确保进水、泻水畅通。
三、洪水期间做好防洪工作，如开泻洪闸、紧闭机坑进水闸或将水轮泵拆回。
四、洪水期后及时将淤积的泥沙清理干净后才能再次开闸使用。

                 六、安装水轮泵要注意哪些问题？

            水轮泵的使用效果与水利资源及水泵机坑建造有很大的关联性，机坑的建造必须严格按照设计图纸施工，做到尾水管、排水渠等按设计尺寸建造，达到密闭性好，不漏气等要求，为了便于水轮泵的安装固定，机坑在建造过程中要求预埋地脚螺栓，坑底必须找准水平，当水泥干透后，将水轮泵吊装入机坑，并将底部用水泥进行密闭处理。
       水轮泵由于是由铸造件组成，体积重量都比较大，所以在运输安装过程中，必须在确保施工安全的前提下才能借助起吊设备进行安装，大型水轮泵建议可拆解安装。

                七、水轮泵使用中要注意哪些问题？

     水轮泵因为是依靠水力推动的机具，在使用中最好浸没入水中，使泻水做功及输水同步进行，特别需要注意的是在进水渠口端设置栅栏以阻隔杂物进入叶轮进水口，以防叶轮堵塞、卡死，严重的会导致泵体破裂，有条件的情况下也可单独引管与进水口对接，确保无任何的杂质进入叶轮及泵体内，保证叶轮的平稳运行。
       为了能让水轮泵正常的运行，经常性的进行维护和保养必不可少，主要是检查轴承盒有无水份渗入，轴承有无磨损，如发现情况应该立即更新，叶轮、转轮等有无与泵体、导水座发生碰壳和磨损现象，如听到有异响必须立即关闸停水检修，进行必要的零配件更换、修理、校正。
       定期检查机坑及尾水管有无破裂、漏水漏气等现象，发现问题应该立即停机修复，定期的清理机坑及尾水管内的泥沙等障碍物，保证进出水能顺畅无阻。

部份基础产品参数：

                         常用型水轮泵技术参数表：
