一、概述

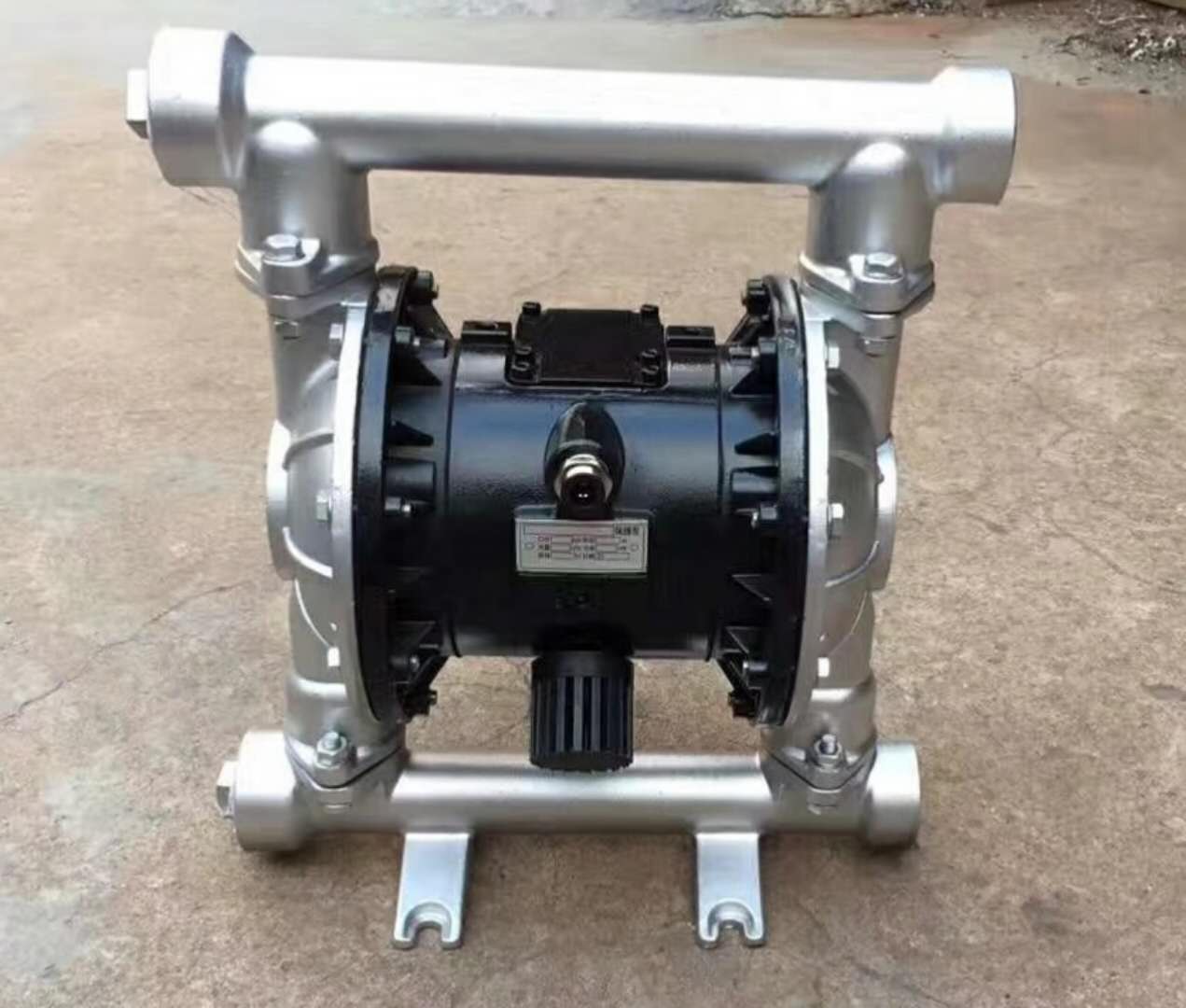

QBY型气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
该泵有八种规格直径：φ10mm（3/8''）、φ15mm（1/2''）、φ25mm（1''）、φ40mm（11/2''）、φ50mm（2''）、φ65mm（21/2''）、φ80mm（3''）、φ100mm（4''）。四种材质：铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。
二、型号意义
三、结构说明
|
1 |
进气口 |
6 |
隔膜 |
11 | 排气口 |
|
2 |
配气阀体 |
7 |
连杆 |
||
|
3 |
配气阀 |
8 |
连杆铜套 |
||
| 4 | 圆球 |
9 |
中间支架 |
||
|
5 |
球座 |
10 | 泵进口 |
四、使用范围
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
隔膜泵材质：铸铁、铝合金、不锈钢、工程塑料、衬四氟F46、衬胶。橡胶材质：丁晴、氯丁、氟橡胶、聚四氟乙烯、特氟龙。
五、性能参数
|
名 |
型 号 |
进出口径(mm) |
流量 |
扬程 |
吸程 |
最大允许通过颗粒φ(mm) |
最大供气压(kgf/cm2) |
|
气 |
QBY-10 |
10 |
0.8 |
50 |
2 |
1 |
2-7 |
|
QBY-15 |
15 |
1 |
50 |
2 |
1 |
2-7 |
|
|
QBY-25 |
25 |
2.4 |
50 |
5 |
2.5 |
2-7 |
|
|
QBY-40 |
40 |
8 |
50 |
5 |
4.5 |
2-7 |
|
|
QBY-50 |
50 |
12 |
50 |
5 |
8 |
2-7 |
|
|
QBY-65 |
65 |
16 |
50 |
5 |
8 |
2-7 |
|
|
QBY-80 |
80 |
24 |
50 |
5 |
10 |
2-7 |
|
|
QBY-100 |
100 |
30 |
50 |
5 |
10 |
2-7 |
|
1．隔膜泵不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/c㎡。 流动宽蔽，通过性能好，允许通过QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 2．隔膜泵最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。 3．隔膜泵扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/c㎡之间）。 4．隔膜泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。 5．隔膜泵不必用电，在易燃、易爆场所使用安全可靠。 6．隔膜泵可以浸没在介质中工作。 7．隔膜泵使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。 8．隔膜泵结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。 9． 隔膜泵可输送较粘的液体。（粘度在1万厘泊以下） 10．隔膜泵泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。 性能范围 流量Q：0.8～30 m3/h 扬程H：0～50m 最大允许通过颗粒直径D：1～10mm |
