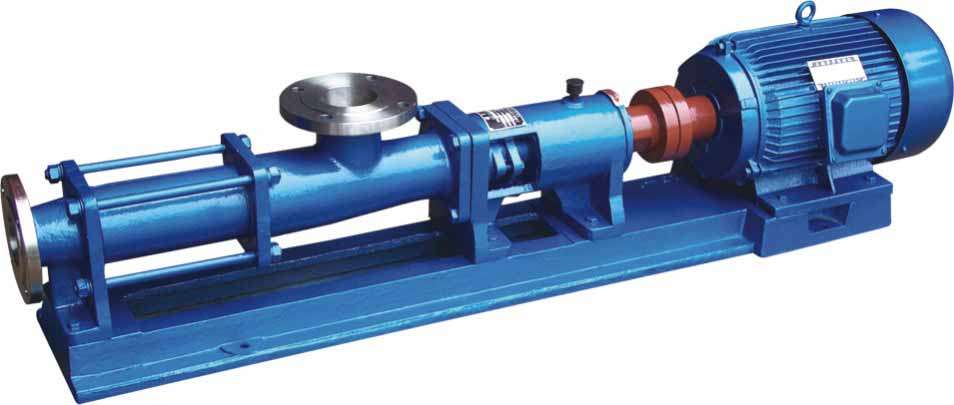

G型单螺杆泵 - 广西南宁蓝星泵业有限公司

产品概述：
      G型单螺杆泵是一种密闭式螺杆泵，属转子式容积泵。主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆——转子组成。当输入轴通过万向节驱动转子绕定子作行星回转时，定子——转子付就连续地啮合形成密闭腔，这些密闭腔容积不变地作匀速轴向转动，把输送介质从吸入端经流过定子——转子付输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。因此，可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘稠的液体。单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。
        可用于输送中性或腐蚀性的液体，洁净的或磨损性的液体，含有气体或易产生气泡的液体，高粘度或低粘度液体，包括含有纤维和固体物质的液体。主要应用于食品业、纺织业、造纸业、石油业、化工业、碱、盐业、造船业、建筑业、核工业、冶金与矿山

等行业。

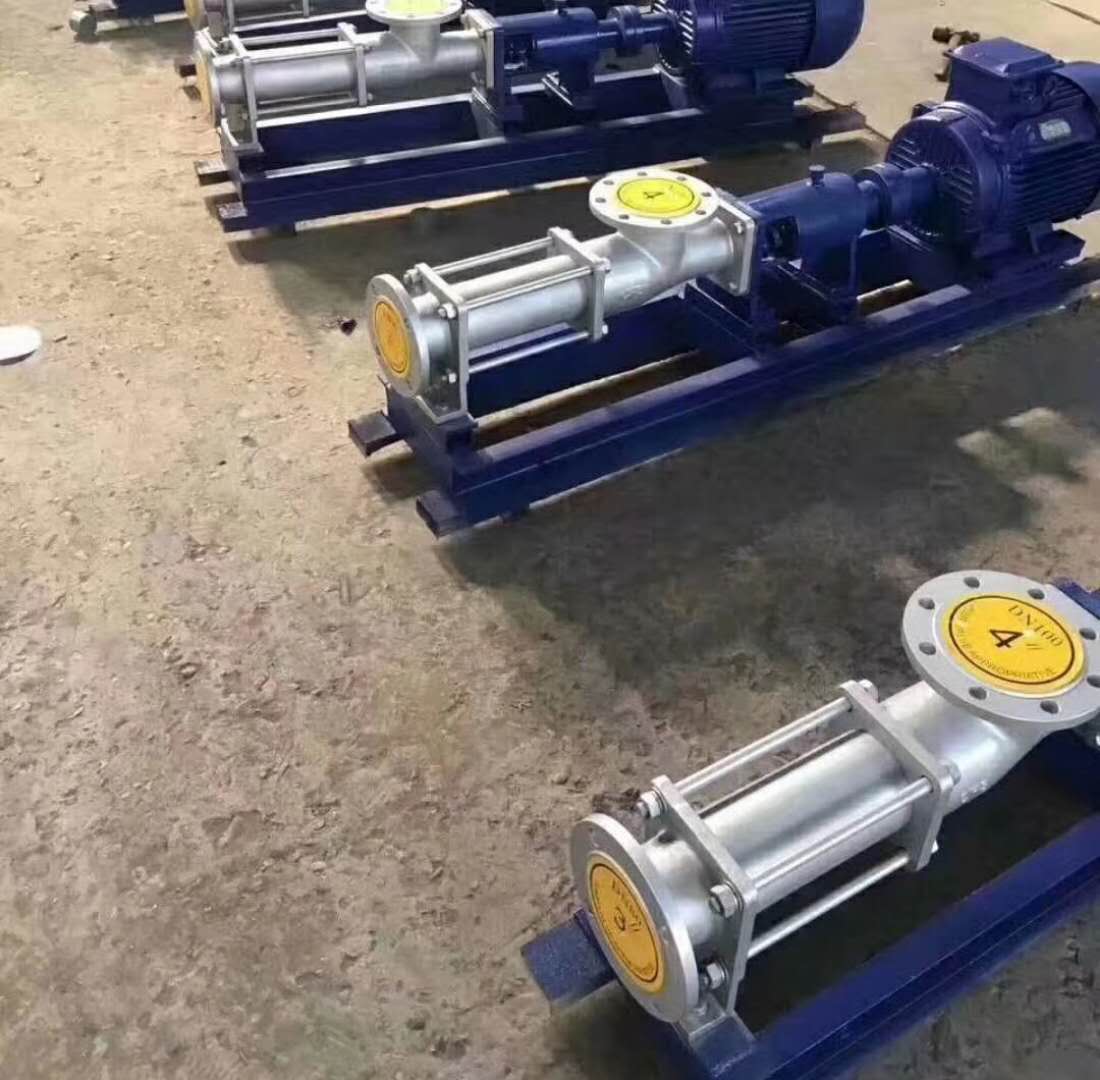

               G型单螺杆泵（不锈钢耐腐蚀）

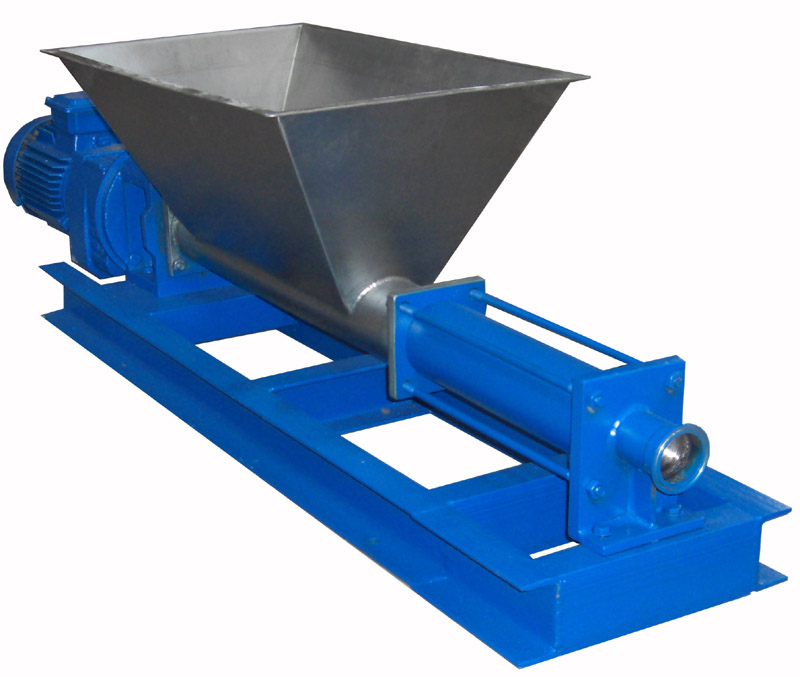

                     G型单螺杆喂料泵

产品特性：

1、安装方式灵活
2、运行顺畅、平稳、噪音低、无脉动、无剪切
3、输送介质温度范围-20℃～+150℃
4、单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

　　产品结构简图：

产品选型技术标准：

１、据介质的磨耗性选择转速：

磨耗性	转速
轻度磨耗	710~520（r/min）
中度磨耗	520~380（r/min）
严重磨耗	380~100（r/min）

2、按输出压力定级数：

磨耗性	一级	二级	三级
轻度磨耗	0.6 MPa	1.2 MPa	1.8 MPa
中度磨耗	0.4 MPa	0.8 MPa	1.2 MPa
严重磨耗	0.2 MPa	0.4 MPa	0.6 MPa

3、按泵输送介质中含最大体颗粒直径和纤维长度选择

泵型号	G25	G35	G40	G50	G70	G85	G105
颗粒直径mm	2.5	3	3.8	5	6.8	9.5	12
纤维长度mm	38	42	48	60	75	95	120

4、泵输送粘滞性介质所需功率倍数（也即选择电机功率）及转速

粘度（mpa·s）	0~10000	10000~25000	25000~500000	50000~100000	100000~1500000
功率倍数	1.0	1.05	1.1	1.2	1.25
转速	710~520	520~380	380~280	280~200	200~100

5、按进料形式选择：正压及水平输送选一级泵；负压及抽吸输送选二级泵
６、泵输送含固液体时密度不同，功率倍数也不同，根据N=M/M清水·N清水
７、根据泵输送介质的理化性能，选择泵工作及过滤部件的材质.

各种介质磨耗性初步分类：
     1、轻度磨耗介质：软质泥浆，含水95%以上污水，如活性泥水，精糖废液，工业废水、农畜屎尿、颜料，多种悬浮液。
     2、中度磨耗介质：含固体物料的泥浆，含水85%以上的污泥浆，染料、涂料、糖蜜研削液、石膏泥浆、菜籽油过滤后的沉积物。
     3、严重磨耗介质：硬度泥浆，含有磨损性高固体的液浆，含水率50%以上的污泥，如研磨液、温泉泥、石灰泥、粘土、灰泥、陶    工、ＰＶＣ浆料、脱水粘度剂等。

G型单螺杆泵技术参数（常规）：

型号	流量 (m3/h)	压力 (Mpa)	允许最高转数 (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		32	25	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	14	0.6	720	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	22	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	38	0.6	720	11		150	125	9.5	75
G70-2		1.2		18.5
G85-1	56	0.6	630	15		150	150	10	95
G85-2		1.2		30
