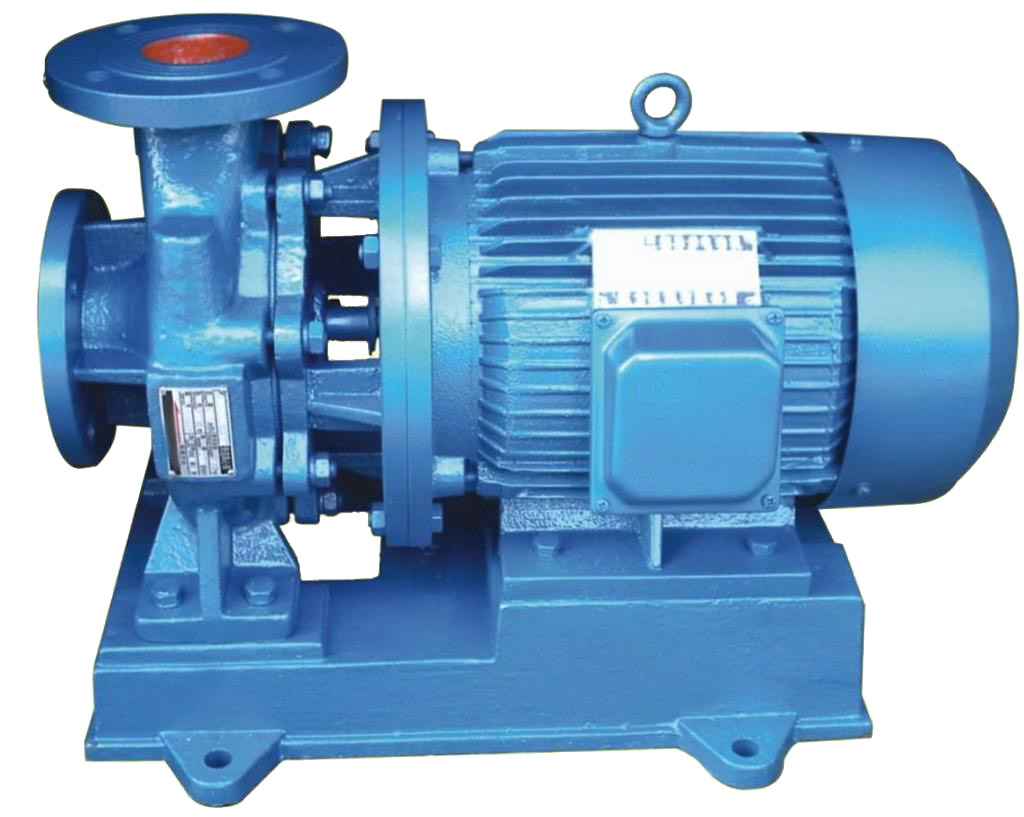

ISW管道离心泵
泵
IS型清水离心泵
一、主要用途:
1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
二、工作条件:
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
三、产品特点:
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
起动与停车
起动前准备：
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打幵排气^使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液逬入机械密封端面。
5、高溫型应先逬行预热，升溫速度50℃/小时，以保证各部受热均匀。
起动：
1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀幵度以所需工况，如用戶在泵出口处裝有流靈表或压力表，应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转，如用戶在泵出口处装有流量表或压力表，应通过调节出口阖门幵度，测璗泵的电机电流，使电机在额定电流內运行，否则将造成泵超员荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。
停车：
1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车，应将泵內液体放尽。
泵的维护
1、运行中的维护：
（2）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流値，不得超过电机颔定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。
2、机械密封维护：
(1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密封在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄漏量允差3滴/分。否则应检查。
型号意义：ISW-80-160-(I)-A
ISW 卧式离心泵
80 泵进、出口公称直径(mm)
160 叶轮名义外径(mm)
I 流量分类
A 叶轮径切割
性能参数表:
型号意义：ISW-80-160-(I)-A
ISW 卧式离心泵
80 泵进、出口公称直径(mm)
160 叶轮名义外径(mm)
I 流量分类
A 叶轮径切割
性能参数表:
|
型号
|
流量（m3/h）
|
扬程（m）
|
转速（r/min）
|
电机功率（KW）
|
|
50-160
|
12.5
|
32
|
2900
|
3
|
|
50-160A
|
11.7
|
28
|
2900
|
2.2
|
|
50-160B
|
10.4
|
22
|
2900
|
1.5
|
|
50-200
|
12.5
|
50
|
2900
|
5.5
|
|
50-200A
|
11.7
|
44
|
2900
|
4
|
|
50-200B
|
10.6
|
38
|
2900
|
3
|
|
50-250
|
12.5
|
80
|
2900
|
11
|
|
50-250A
|
11.6
|
70
|
2900
|
7.5
|
|
50-250B
|
10.8
|
60
|
2900
|
7.5
|
|
50-160(I)
|
25
|
32
|
2900
|
4
|
|
50-160(I)A
|
23.4
|
28
|
2900
|
4
|
|
50-200(I)
|
25
|
50
|
2900
|
7.5
|
|
50-200(I)A
|
23.5
|
44
|
2900
|
7.5
|
|
50-250(I)
|
25
|
80
|
2900
|
15
|
|
50-250(I)A
|
23.5
|
70
|
2900
|
11
|
|
50-315(I)
|
25
|
125
|
2900
|
30
|
|
50-315(I)A
|
23.7
|
113
|
2900
|
22
|
|
65-160
|
25
|
32
|
2900
|
4
|
|
65-160A
|
23.4
|
28
|
2900
|
3
|
|
65-200
|
25
|
50
|
2900
|
7.5
|
|
65-200A
|
23.4
|
44
|
2900
|
5.5
|
|
65-250
|
25
|
80
|
2900
|
15
|
|
65-250A
|
23.4
|
70
|
2900
|
11
|
|
65-315
|
25
|
125
|
2900
|
30
|
|
65-315A
|
23.7
|
113
|
2900
|
20
|
|
65-160(I)
|
50
|
32
|
2900
|
7.5
|
|
65-160(I)A
|
46.7
|
28
|
2900
|
7.5
|
|
65-200(I)
|
50
|
50
|
2900
|
15
|
|
65-200(I)A
|
47
|
44
|
2900
|
11
|
|
65-250(I)
|
50
|
80
|
2900
|
22
|
|
65-250(I)A
|
46.7
|
70
|
2900
|
18.5
|
|
65-315(I)
|
50
|
125
|
2900
|
37
|
|
65-315(I)A
|
46.5
|
113
|
2900
|
30
|
|
80-160
|
50
|
32
|
2900
|
7.5
|
|
80-160A
|
46.7
|
28
|
2900
|
7.5
|
|
80-200
|
50
|
50
|
2900
|
15
|
|
80-200A
|
47
|
44
|
2900
|
11
|
|
80-250
|
50
|
80
|
2900
|
22
|
|
80-250A
|
46.7
|
70
|
2900
|
18.5
|
|
80-135
|
50
|
125
|
2900
|
37
|
|
80-135A
|
46.5
|
110
|
2900
|
30
|
|
80-160(I)
|
100
|
32
|
2900
|
15
|
|
80-160(I)A
|
93.5
|
28
|
2900
|
11
|
|
80-200(I)
|
100
|
50
|
2900
|
22
|
|
80-200(I)A
|
93.5
|
44
|
2900
|
18.5
|
|
80-200(I)
|
100
|
80
|
2900
|
37
|
|
80-200(I)A
|
93.5
|
70
|
2900
|
30
|
|
80-315(I)
|
100
|
125
|
2900
|
75
|
|
80-315(I)A
|
95
|
113
|
2900
|
55
|
|
100-125
|
100
|
20
|
2900
|
11
|
|
100-125A
|
89
|
16
|
2900
|
7.5
|
|
100-160
|
100
|
32
|
2900
|
15
|
|
100-160A
|
93.5
|
28
|
2900
|
11
|
|
100-200
|
100
|
50
|
2900
|
22
|
|
100-200A
|
93.5
|
44
|
2900
|
18.5
|
|
100-250
|
100
|
80
|
2900
|
37
|
|
100-250A
|
93.5
|
70
|
2900
|
30
|
|
型号 |
流量（m3/h）
|
扬程（m）
|
转速（r/min）
|
电机功率（KW）
|
|
100-315
|
100
|
125
|
2900
|
75
|
|
100-315A
|
95
|
113
|
2900
|
55
|
|
125-160
|
160
|
32
|
2900
|
22
|
|
125-160A
|
150
|
28
|
2900
|
18.5
|
|
125-200
|
160
|
50
|
2900
|
37
|
|
125-200A
|
150
|
45
|
2900
|
30
|
|
125-250
|
160
|
80
|
2900
|
55
|
|
125-250A
|
150
|
70
|
2900
|
45
|
|
125-315
|
160
|
125
|
2900
|
90
|
|
125-315A
|
150
|
110
|
2900
|
75
|
|
125-160(I)
|
200
|
32
|
2900
|
30
|
|
125-160(I)A
|
187
|
28
|
2900
|
22
|
|
125-200(I)
|
200
|
50
|
2900
|
45
|
|
125-200(I)A
|
187
|
44
|
2900
|
37
|
|
125-250(I)
|
200
|
80
|
2900
|
75
|
|
125-250(I)A
|
187
|
70
|
2900
|
55
|
|
125-315(I)
|
200
|
125
|
2900
|
110
|
|
125-315(I)A
|
187
|
110
|
2900
|
90
|
|
125-200(I)
|
200
|
12.5
|
1450
|
15
|
|
125-250(I)
|
187
|
20
|
1450
|
18.5
|
|
125-315(I)
|
200
|
32
|
1450
|
30
|
|
125-400(I)
|
187
|
50
|
1450
|
45
|
|
150-160
|
200
|
32
|
2900
|
30
|
|
150-160A
|
187
|
28
|
2900
|
22
|
|
150-200
|
160
|
50
|
2900
|
45
|
|
150-200A
|
150
|
45
|
2900
|
37
|
|
150-250
|
160
|
80
|
2900
|
75
|
|
150-250A
|
150
|
70
|
2900
|
55
|
|
150-315
|
160
|
125
|
2900
|
110
|
|
150-315A
|
150
|
113
|
2900
|
90
|
|
150-200(I)
|
200
|
12.5
|
1450
|
15
|
|
150-200(I)A
|
176
|
10
|
1450
|
11
|
|
150-250(I)
|
200
|
20
|
1450
|
18.5
|
|
150-250(I)A
|
176
|
17
|
1450
|
15
|
|
150-315(I)
|
200
|
32
|
1450
|
30
|
|
150-315(I)A
|
176
|
28
|
1450
|
22
|
|
150-400(I)
|
200
|
50
|
1450
|
45
|
|
150-400(I)A
|
176
|
44
|
1450
|
37
|
|
200-200
|
200
|
12.5
|
1450
|
15
|
|
200-200A
|
176
|
10
|
1450
|
11
|
|
200-250
|
200
|
20
|
1450
|
18.5
|
|
200-250
|
176
|
17
|
1450
|
15
|
|
200-315
|
200
|
32
|
1450
|
30
|
|
200-315A
|
176
|
28
|
1450
|
22
|
|
200-400
|
200
|
50
|
1450
|
45
|
|
200-400A
|
176
|
44
|
1450
|
37
|
|
200-200(I)
|
400
|
12.5
|
1450
|
22
|
|
200-200(I)A
|
352
|
10
|
1450
|
18.5
|
|
200-250(I)
|
400
|
20
|
1450
|
30
|
|
200-250(I)A
|
352
|
17
|
1450
|
22
|
|
200-315(I)
|
400
|
32
|
1450
|
55
|
|
200-315(I)A
|
352
|
28
|
1450
|
45
|
|
200-400(I)
|
400
|
50
|
1450
|
75
|
